DESCRIPCIONES GENERALES DE LOS PRODUCTOS

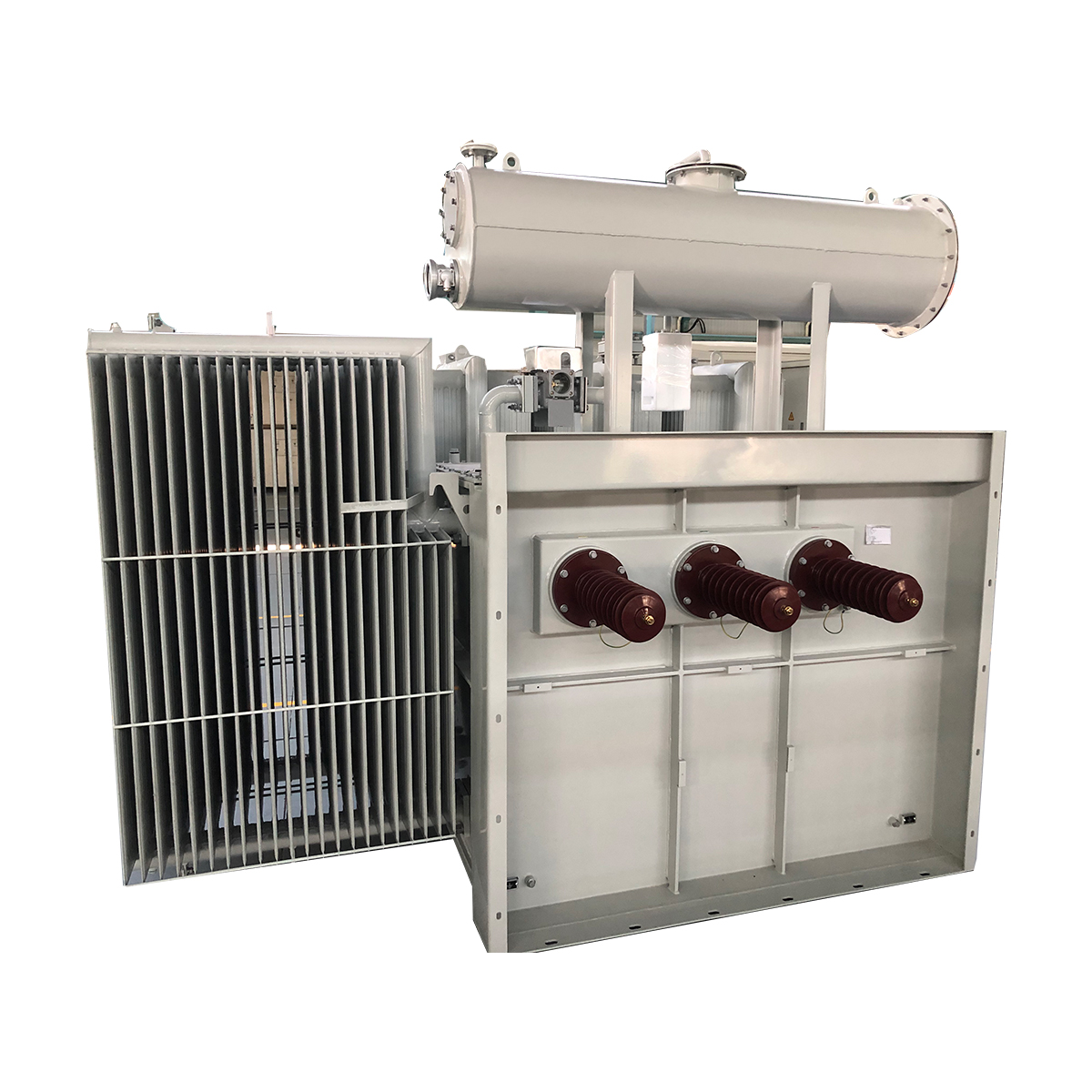

El transformador sumergido en aceite CEEG para almacenamiento de energía está especialmente diseñado para sistemas de almacenamiento de energía (SAE). Se caracteriza por su alta resistencia a cortocircuitos y armónicos, un control de temperatura y una gestión de refrigeración eficientes, tecnología avanzada de aislamiento y materiales, y una estructura modular compacta. Además, ofrece una excelente resistencia a la corrosión y es respetuoso con el medio ambiente. Este producto es ampliamente aplicable a la integración de energías renovables a la red y a sistemas de almacenamiento de baterías, garantizando un rendimiento fiable y una gran adaptabilidad.

Características del producto

1. La sección transversal del núcleo del transformador adopta una estructura ovalada, más compacta y que proporciona una resistencia significativamente mayor a cortocircuitos repentinos en comparación con el diseño ovalado alargado tradicional. Ha superado con éxito la prueba de resistencia a cortocircuitos repentinos realizada por el Instituto de Investigación de Transformadores de Shenyang.

2. Las abrazaderas del núcleo del transformador están fabricadas con madera laminada eléctrica de alta densidad, lo que hace que la estructura general sea más compacta y, a su vez, ayuda a suprimir las pérdidas parásitas causadas por el flujo de fuga.

3. Mediante el ajuste de la posición interna del cuerpo y el método de instalación del interruptor, el elevador de alta tensión se ha rediseñado con una estructura sin orificios de inspección, lo que reduce el riesgo de fugas de aceite.

Control de Calidad

El transformador se ha diseñado considerando las pérdidas por corrientes armónicas, evitando que la temperatura del aceite superior y el aumento de temperatura del devanado superen los límites especificados. Asimismo, se ha tenido en cuenta el aumento de capacidad requerido por las corrientes armónicas, lo que garantiza la vida útil del transformador.

Para cada lote de productos del mismo modelo, se selecciona aleatoriamente el 10 % de las unidades (al menos una unidad) para realizar pruebas de impulso de rayo y aumento de temperatura, lo que garantiza aún más el rendimiento eléctrico y mecánico del producto.

Según la norma nacional GB/T 1094.3, no se requieren pruebas de descargas parciales en los transformadores de potencia sumergidos en aceite de 35 kV. Sin embargo, desde la perspectiva de la calidad del producto, se implementan medidas más estrictas. Siguiendo el método de prueba GB/T 7354, cada nuevo transformador de energía se somete a una prueba de descarga parcial, asegurando que el nivel de descarga parcial sea ≤ 50 pC a 1,2Ur y ≤ 100 pC a 1,4Ur (Ur es la tensión nominal del transformador).

Normas de implementación

GB/T 1094.1 Transformadores de potencia - Parte 1: Generalidades

GB/T 1094.3 Transformadores de potencia - Parte 3: Niveles de aislamiento, ensayos de aislamiento y distancias de aislamiento externas

GB/T 1094.5 Transformadores de potencia - Parte 5: Resistencia a cortocircuitos

GB/T 1094.16 Transformadores de potencia - Parte 16: Transformadores para aerogeneradores

GB/T 6451 Parámetros y requisitos técnicos para transformadores de potencia sumergidos en aceite

GB 20052 Límites y grados de eficiencia energética para transformadores de potencia

IEC 60076-20 Transformadores de potencia - Parte 20: Eficiencia energética
