氢能专用整流变压器

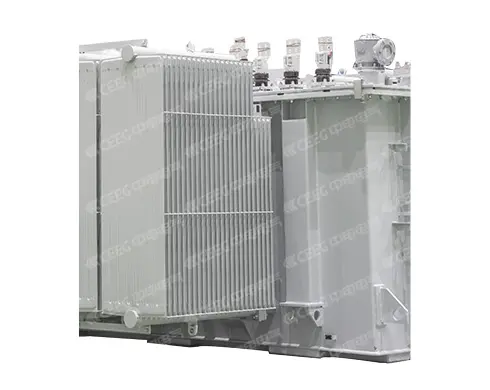

氢能专用整流变压器
氢能专用整流变压器,助力全国首个万吨级新能源制氢项目——内蒙古鄂尔多斯市准格尔旗纳日松光伏制氢产业示范项目成功并网,助推氢能产业发展驶向“快车道”。
创新工艺
甄选材料
国标能效
经久耐用
点击咨询
下载产品手册
电话咨询
400-080-0008
产品介绍
规格参数
选型产品
高过载
变压器绝缘耐热等级为H级,耐热温度达到180℃。最大过载能力达200%。
低噪音
针对噪音产生原理,在不同部件采用独有的降噪措施,自冷噪音水平低于国家标准,比国标降低3~5分贝。
安全可靠
变压器采用无毒、阻燃环氧树脂灌注而成,机械强度高,难燃,防火,无污染。
权威认证
通过国家电器产品质量监督检验中心的权威认证。

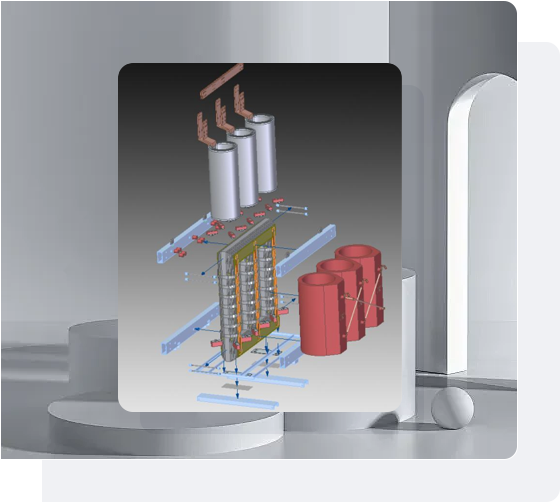

三维设计
中电电气基于变压器产业三十余年的设计、制造、实验经验,开发出一套先道的“三维+参数化”设计软件,可实现自动化设计和成本优化、模拟、仿真,充分考虑国家和行业标准要求,确保产品在设计上的先进性。
绝缘
器身采用耐高温混合绝缘系统,有效解决不同类型油浸式制氢整流变压器结构温度场差异难点问题,保证了绝缘系统的安全可靠。

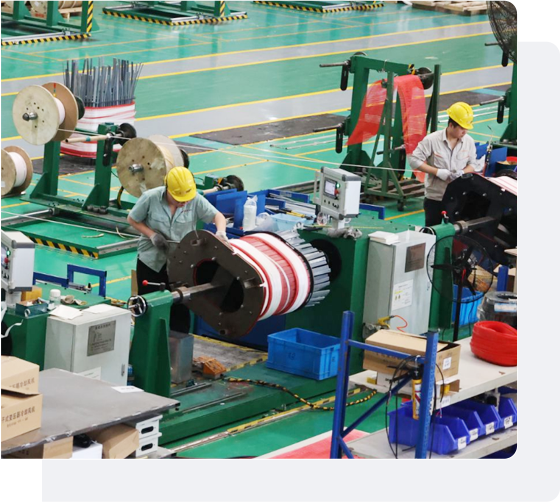

绕组
采用优质导体绕制,以长短切玻璃纤维毡做增强填料,在真空状态下由世界优级的海德里希真空浇注系统浇注而成

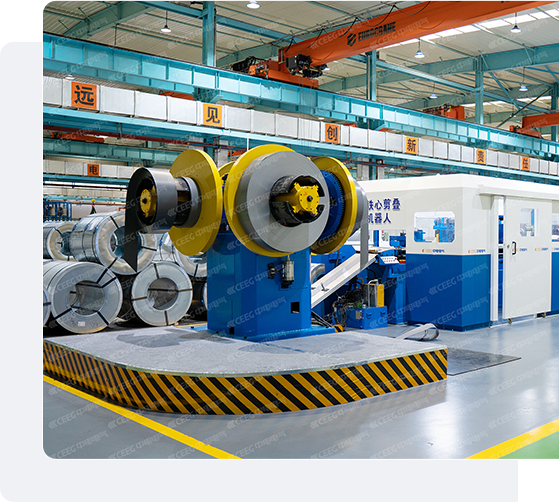

全自动叠片
机器人全自动叠片,采用全斜45度7级阶梯接缝结构,提高了变压器叠片效率和叠片质量。

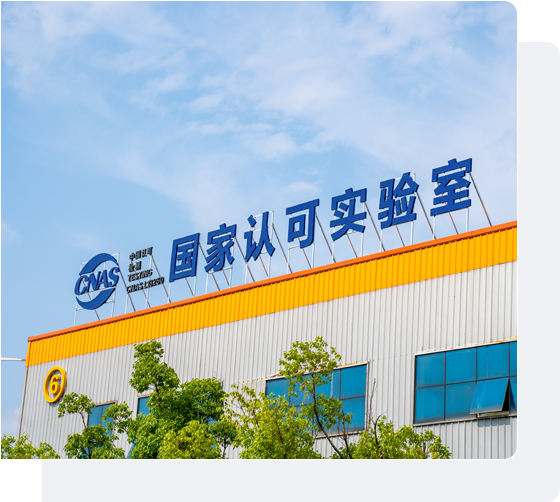

试验与检测技术
所有产品严格把控生产工艺和质量环节,在出厂前根据国家标准及客户定制化要求进行严格的试验检查,包括局放检验、耐雷电冲击检验、噪音检验等各项必检项目。先进的试验检测设备、完善的检验检测体系,保证了产品的高质量、高品质。
产品业绩
PRODUCT PERFORMANCE
加拿大单体1000M3制氢项目ZHSZCB-5800/35KV制氢干式整流变压器
信义氢能项目ZSCB-6535/10KV干式整流变压器
相关产品推荐
专注生产三十余年重新定义变压器
更多产品
110kV油浸式变压器
点击咨询 >

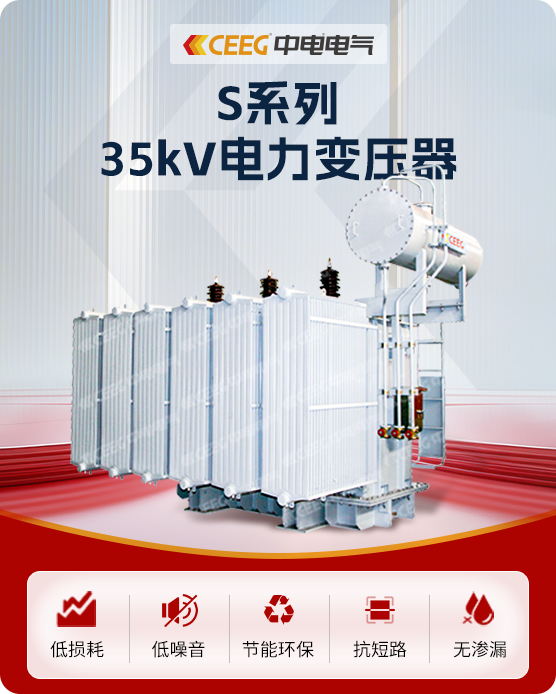

S系列35kV电力变压器
点击咨询 >

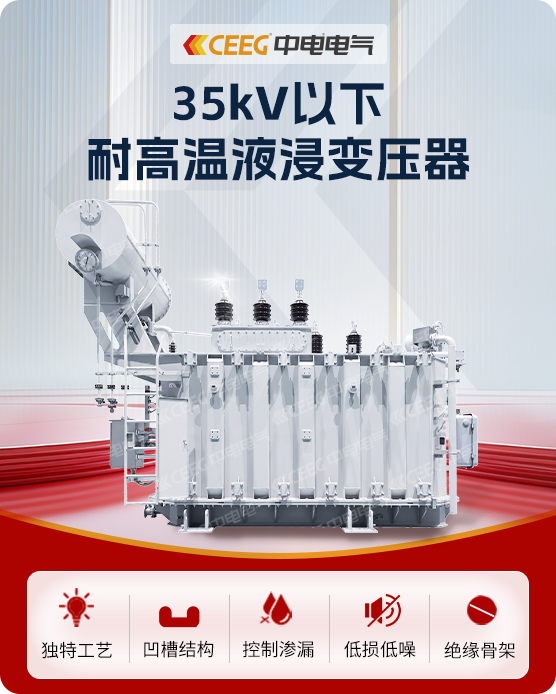

35kV以下耐高温液浸变压器
点击咨询 >
需要帮助?
WHO NEEDS HELP
项目咨询
Project Consultation
如果您有想要购买的产品,请联系我们,
我们的团队非常愿意为您提供帮助。
我要咨询
客服咨询
Customerservice consultation
我们的客服团队可为您提供产品信息、
技术讲解等各类服务,欢迎咨询。
获得支持
碱性水电解槽制氢设备及专用油浸式制氢整流变压器
产氢量(NM3/h)
额定功率DC(MW)
直流电流(A)
直流电压(V)
专用制氢整流变容量 (kVA)
脉冲数
网侧电压(kV)
变压器联结网侧
变压器联结阀侧
200
1
4900
196
1250
12
13058
D或者Y
d,y
500
2.5
6300
380
2500
12
13058
D或者Y
d,y
800
4*2
6300
608
8000
24
13058
延边△或者Z(单机双器身)
d,y
1000
5*2
7300
722
12500
48
35
延边△或者Z(双机双器身)
d,y
1200
6*2
9200
722
15000
48
35
延边△或者Z(双机双器身)
d,y
整流变压器
产品型号:ZHST/ZHSS/ZHS
高压kV:35、10、6
低压kV:0.75×2、 0.72×2、 0.69×2、 0.66×2 、0.42×2、 0.5~0.16
联结组标号:Dd0y11/ Dy11d0/Dy11
项 目
分接%
短路 阻抗 %
空载损耗 kW
负载损耗 kW(75℃)
长×宽×高(mm)
总重量 kg
轨距(mm)
630
±2×2.5%
6~8
0.84
7.85
1680×1220×1480
2050
820×820
800
±2×2.5%
6~8
1.15
13.35
1760×1240×1630
3020
820×820
1000
±2×2.5%
6~8
1.38
15.24
1890×1430×1960
3405
820×820
1250
±2×2.5%
6~8
1.5
17.65
2040×1490×2010
3860
1070×1070
1600
±2×2.5%
6~8
1.8
19
2100×1630×2200
4865
1070×1070
2000
±2×2.5%
6~8
2.2
26.2
2200×2440×2390
5370
1070×1070
2500
±2×2.5%
6~8
2.48
27.5
2240×2820×2660
6690
1070×1070
3150
±2×2.5%
6~8
3.28
31.73
2400×3020×2920
8020
1070×1070
4000
±2×2.5%
6~8
4.66
46.82
2420×3400×3100
9265
1070×1070
5000
±2×2.5%
6~8
5.4
51.72
2600×4010×3260
11600
1070×1070
6300
±2×2.5%
6~8
6.2
59.5
2770×4040×3500
13440
1475×1475
8000
±2×2.5%
8~10
6.5
70
3430×4260×3530
15600
1475×1475
10000
±2×2.5%
8~10
7.8
87
3450×4490×3800
19580
1475×1475
12500
±2×2.5%
8~12
21
100
5100×4200×4500
24000
2040×1475
制氢专用整流变压器
联结组标号:Zyod11 动△yOd11 Ya0,ZyOd11 Ya0,延边△yo1
冷却方式:ONAN OFWF ONAF OFAF
额定容量 kVA
一次电压 kV
二次电压 V
额定二次 电压V
空载损耗 kW
负载损耗 kW
脉冲数
短路阻抗 %
长×宽×高(mm)
总重量 kg
轨距(mm)
1250
10、35
160~136
160
1.6
19.4
12
6~8
2230×1860×2260
4500
1070×1070
2500
10、35
310~260
310
2.6
29.5
12
6~8
3100×2480×3000
7800
1070×1070
8000
10、35
495~420
495
10
80
24
6~8
5500×4200×4000
32000
1475×1475
12500
35
592~500
592
20
160
24、48
8~12
5800×4600×4200
40000
2040×1475
15000
35
592-500
592
24
220
24、48
8~12
6400×5100×4600
45000
2040×1475
注:上述参数提供的尺寸、重量等仅供设计选型用,最终数据以产品出厂为准
