KBSGZY系列矿用隔爆干式变压器

KBSGZY系列
矿用隔爆干式变压器

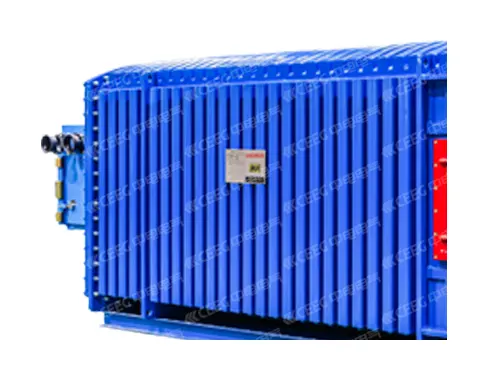

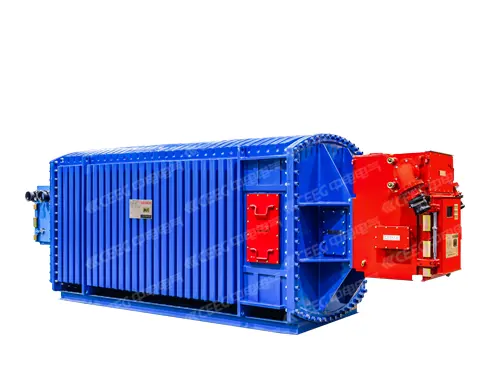

KBSGZY系列矿用隔爆干式变压器，采用全波纹圆筒式隔爆外壳，甄选优质材料，增强运行可靠性，正常运行免维护，既适用于有甲烷混合气体和煤尘且有爆炸危险的井矿矿山、隧道等环境，也适用于不足以腐蚀金属和破坏绝缘的气体及蒸气环境中。

创新工艺

甄选材料

国标能效

经久耐用

点击咨询下载产品手册

电话咨询

400-080-0008

产品介绍

规格参数

选型产品

高效散热

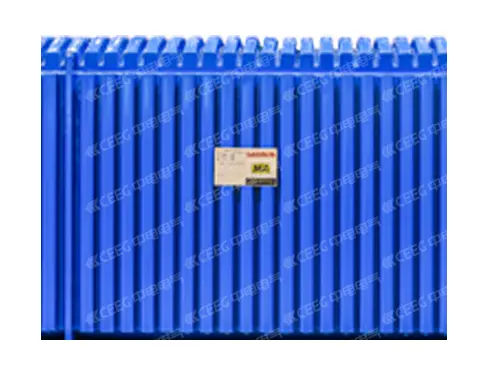

专利全波纹圆筒式结构顶部不积水
不积尘散热效果

有效防爆

壳体能够承受1MPa压力
隔爆性能更加

低损低噪

局部放电量小于5pC
提高了产品可靠性，噪声小

线圈

采用VPI真空压力浸漆和烘干固化提高线圈的绝缘性能、机械强度。

安全环保

美国杜邦Nomex®纸绝缘系统，可回收再利用C级耐热、阻燃、防爆。

坚固可靠

采用八点紧固方式坚固可靠，可立式下井各种工况下，铁心无横向。

专业适配

器身采用椭圆形结构产品高度矮，长度短适用各类矿井的空间要求。

一体化设计方案

对隔爆变频器供电，并与变频器进行通讯，完成设备的运行状态监控、故障分析和集控等功能。

产品业绩

PRODUCT PERFORMANCE

中煤科工天地(济源)电器传动有限公司(央企)

青岛天信变频有限公司

辽宁荣信电气有限公司

神华宁夏煤业集团有限责任公司

晋城蓝焰煤业股份有限公司

神华新疆能源有限责任公司

相关产品推荐

专注生产三十余年重新定义变压器

更多产品

KBSG系列矿用隔爆型干式变压器

点击咨询 >

KBSGZY系列矿用隔爆干式变压器

点击咨询 >

BXJ矿用隔爆兼本质安全型移动变电站用低压保护箱

点击咨询 >

需要帮助？

WHO NEEDS HELP

项目咨询

Project Consultation

如果您有想要购买的产品，请联系我们，
我们的团队非常愿意为您提供帮助。

我要咨询

客服咨询

Customerservice consultation

我们的客服团队可为您提供产品信息、
技术讲解等各类服务，欢迎咨询。

获得支持

KBSGZY系列矿用隔爆干式变压器

型号	额定容量(kva)	一次电压	二次电压	联结组标号	空载损耗	负载损耗	短路阻抗	空载电流	L	B	H	理论重量kg
KBSGZY2-T-50/6	50	6000±5%	693/400 1200/693	Yy0(d11)	350	550	4	2.5	3620	840	990	2275
KBSGZY2-T-80/6	80	6000±5%	693/400 1200/693	Yy0(d11)	450	780	4	2.5	3620	840	990	2440
KBSGZY2-T-100/6	100	6000±5%	693/400 1200/693	Yy0(d11)	520	920	4	2.5	3620	840	990	2480
KBSGZY2-T-125/6	125	6000±5%	693/400 1200/693	Yy0(d11)	600	1080	4	2.5	3620	840	990	2665
KBSGZY2-T-160/6	160	6000±5%	693/400 1200/693	Yy0(d11)	700	1300	4	2	3995	1175	1385	2765
KBSGZY2-T-200/6	200	6000±5%	693/400 1200/693	Yy0(d11)	820	1500	4	2	3995	1175	1385	2905
KBSGZY2-T-250/6	250	6000±5%	693/400 1200/693	Yy0(d11)	950	1800	4	2	4055	1175	1385	3070
KBSGZY2-T-315/6	315	6000±5%	693/400 1200/693	Yy0(d11)	1100	2150	4	1.8	4055	1175	1385	3365
KBSGZY2-T-400/6	400	6000±5%	693/400 1200/693	Yy0(d11)	1300	2600	4	1.8	4100	1175	1425	3640
KBSGZY2-T-500/6	500	6000±5%	693/400 1200/693	Yy0(d11)	1500	3100	4	1.5	4115	1175	1425	3715
KBSGZY2-T-630/6	630	6000±5%	693/400 1200/693	Yy0(d11)	1800	3680	4	1.5	4175	1175	1425	4230
KBSGZY2-T-800/6	800	6000±5%	1200/693 3450	Yy0(d11) Yyn0	2050	4500	4	1	4265	1175	1425	4505
KBSGZY2-T-1000/6	1000	6000±5%	1200/693 3450	Yy0(d11) Yyn0	2350	5400	4	1	4265	1175	1450	5170
KBSGZY2-T-1250/6	1250	6000±5%	1200/693 3450	Yy0(d11) Yyn0	2750	6500	4	1	4390	1350	1600	5705
KBSGZY2-T-1600/6	1600	6000±5%	1200/693 3450	Yy0(d11) Yyn0	3350	8000	4	0.8	4610	1190	1805	8480
KBSGZY2-T-2000/6	2000	6000±5%	1200	Yy0(d11) Yyn0	3800	9500	4.5	0.6	4780	1220	1870	9750
KBSGZY2-T-2500/6	2500	6000±5%	3450	Yy0(d11) Yyn0	4500	10600	5	0.6	4780	1220	1985	10725
KBSGZY2-T-3150/6	3150	6000±5%	3450	Dyn11	5300	12500	5.5	0.6	5740	1310	2055	12980
KBSGZY2-T-4000/6	4000	6000±5%	3450	Dyn11	6100	14000	6	0.6	5740	1310	2055	15120
KBSGZY2-T-50/10	50	10000±5%	693/400 1200/693	Yy0(d11)	390	680	4	2.5	3930	1030	1265	2725
KBSGZY2-T-80/10	80	10000±5%	693/400 1200/693	Yy0(d11)	490	880	4	2.5	3930	1030	1265	2785
KBSGZY2-T-100/10	100	10000±5%	693/400 1200/693	Yy0(d11)	560	1050	4	2.5	3930	1030	1265	2910
KBSGZY2-T-125/10	125	10000±5%	693/400 1200/693	Yy0(d11)	650	1300	4	2.5	3930	1030	1265	3000
KBSGZY2-T-160/10	160	10000±5%	693/400 1200/693	Yy0(d11)	800	1500	4	2	3980	1030	1265	3290
KBSGZY2-T-200/10	200	10000±5%	693/400 1200/693	Yy0(d11)	950	1800	4	2	4175	1030	1520	3400
KBSGZY2-T-250/10	250	10000±5%	693/400 1200/693	Yy0(d11)	1100	2100	4	2	4175	1030	1520	3530
KBSGZY2-T-315/10	315	10000±5%	693/400 1200/693	Yy0(d11)	1300	2500	4	1.8	4175	1030	1520	3500
KBSGZY2-T-400/10	400	10000±5%	693/400 1200/693	Yy0(d11)	1500	3000	4	1.8	4220	1090	1555	3985
KBSGZY2-T-500/10	500	10000±5%	693/400 1200/693	Yy0(d11)	1750	3500	4	1.5	4220	1260	1555	4445
KBSGZY2-T-630/10	630	10000±5%	693/400 1200/693	Yy0(d11)	2000	4100	4	1.5	4280	1260	1555	4685
KBSGZY2-T-800/10	800	10000±5%	1200/693 3450	Yy0(d11) Yyn0	2300	5100	4	1.2	4345	1260	1555	4905
KBSGZY2-T-1000/10	1000	10000±5%	1200/693 3450	Yy0(d11) Yyn0	2600	6100	4.5	1.2	4375	1330	1585	5505
KBSGZY2-T-1250/10	1250	10000±5%	1200/693 3450	Yy0(d11) Yyn0	3100	7400	4.5	1	4420	1370	1610	5895
KBSGZY2-T-1600/10	1600	10000±5%	1200/693 3450	Yy0(d11) Yyn0	3800	8500	5	1	4890	1270	1805	8600
KBSGZY2-T-2000/10	2000	10000±5%	1200	Yy0 Yyn0	4500	9700	5	0.7	4960	1270	1825	10720
KBSGZY2-T-2500/10	2500	10000±5%	3450	Yy0 Yyn0	5200	10800	5.5	0.7	4965	1270	2025	11490
KBSGZY2-T-3150/10	3150	10000±5%	3450	Dyn11	6100	12800	5.5	0.7	5065	1320	2095	13400
KBSGZY2-T-4000/10	4000	10000±5%	3450	Dyn11	7000	15000	6	0.7	5800	1320	2095	17500
KBSGZY2-T-5000/10（方形）	5000	10000±5%	3450	Dyn11	8200	17600	6.5	0.6	5980	1490	2150	20550
KBSGZY2-T-6300/10（方形）	6300	10000±5%	3450	Dyn11	9500	20000	7	0.6	5980	1490	2150	26000

KBSGZY系列矿用隔爆干式变压器

型号	额定容量(kva)	一次电压	二次电压	联結组标号	空载损耗	负载损耗	短路阻抗	空载电流	L	B	H
KBSGZY-ZT-1600/6/2x1.903	1600	6000±5%	2x1.903	Dd0y11	3800	9500	7.5	0.6	5370	1180	1085
KBSG2Y-ZT-1600/10/2x1.903	1600	10000±5%	2x1.903	Dd0y11	4500	9700	7.5	0.7	5690	1260	1085
KBSGZY-ZT-2000/6/2x1.903	2000	6000±5%	2x1.903	Dd0y11	4500	10600	8	0.6	5410	1210	1085
KBSGZY-ZT-2000/10/2x1903	2000	10000±5%	2x1.903	Dd0y11	5200	10800	8	0.7	5760	1260	1085
KBSGZY-ZT-2500/6/2x1.903	2500	6000±5%	2x1.903	Dd0y11	5300	12500	8	0.6	5645	1260	2025
KBSGZY-ZT-2500/10/2x1.903	2500	10000±5%	2x1.903	Dd0y11	6100	12800	8	0.7	5845	1260	2025

注：上述参数提供的尺寸、重量等仅供设计选型用，最终数据以产品出厂为准
